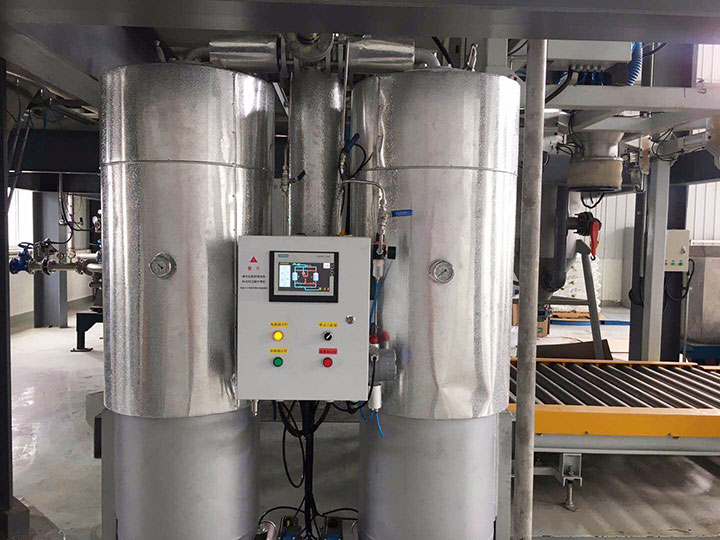

空气纯化系统





工作原理
       空气纯化系统是利用变压变温吸附原理,采用加热吸附方式,对压缩空气进行干燥、除湿、除CO2。结构为双塔式,一个吸附时,另一个再生。工作循环由一个气流上升的吸附CO2、干燥过程和一个气流下降的再生过程组成。再生时,引出一部分(约6%〜10%)已干燥的压缩空气,经孔板节流膨胀降压,然后进入加热器加热,加热后的高温气体再进入塔内将吸附在干燥剂中的水份和CO2脱吸吹出。当再生切换为干燥时,压缩空气中的水份和CO2又被吸附在干燥剂上,如此循环工作达到除CO2以及干燥目的。
       再生时,大约5%左右的干燥空气经加热器加热至160°C左右通过再生筒,使吸附剂中的水分子和CO2分子逸出,同时蓄于吸附塔内的热量有助于节约加热器的功率。吸附剂经过吸附、再生、吸附循环使用,对压缩空气进行连续不断的吸附干燥处理从而获得深度干燥的气体。
       空气纯化系统是一种利用多孔性固体物质表面的分子筛来吸取气体中的水份、CO2,从而获得较低露点温度、干燥、洁净气体的净化设备。它采用孔径与水分子直径相近的分子筛作为吸附剂,采用变温变压吸附原理,在常温下吸附时,空气中水分子的分压力和CO2的分压力大于吸附剂中水分子的分压力和CO2的分压力,水分子和 CO2进入吸附剂内部,在吸附剂的表面冷凝成水滴 ,并放出冷凝热,将此热量蓄于吸附塔的上部。
       双塔交替连续工作输出干燥洁净的压缩空气。 其净化空气含水量可达露点-60°C以下,从而获得深度干燥的无水无CO2的高纯度的压缩空气满足用气的需要。由于采用加热器升温再生气,故再生效果好,耗气少。
       通过上述流程处理后的压缩空气其压力露点会达到-40°C以下,并且CO2含量会达到10ppm以下,低的话可达到2ppm以下。
       同时为了满足用户生产需求,我们会做到:
       1、 后处理系统与空气接触部分采用304不锈钢材质,并且与空气接触部分不含铜、铁、锌三种材质(对氢氧化锂、高镍材料敏感物质的控制)。
       2、 自动化程度高,设备具备远程启停、485通讯、在线监测露点和二氧化碳含量。

技术参数
序号 项目 技术参数 备注
1 型号 ZH-**- CO2
2 空气处理量 0.1-80 Nm³/min
3 入口温度经冷干机处理后 ≤30°C
4 进气含油量 ≤0.01 ppm
5 工作压力 0.2-1.0 Mpa
6 压力损失 ≤0.025 Mpa
7 工作周期 4-8H
8 露点 ≤-40℃-70°C
9 出口 CO2含量 ≤2-10 ppm
10 电源 380V/3Ph/50Hz
11 加热功率 **Kw
12 再生方式 微热再生
13 再生气耗量 4-6%
14 吸附剂 氧化铝/分子筛
15 控制方式 PLC控制
备注 不锈钢304材质、和空气接触部分不含铜、铁、锌
